Baskı tablası değişimi
ZR Ultra baskı tablasının sökülüp yeni tabla ile değiştirilmesi için gerekli adımları içerir.
Baskı tablası değişimi
DİKKAT:
1.İşlem öncesinde makineyi kapatın ve güç kablosunu prizden çekin!

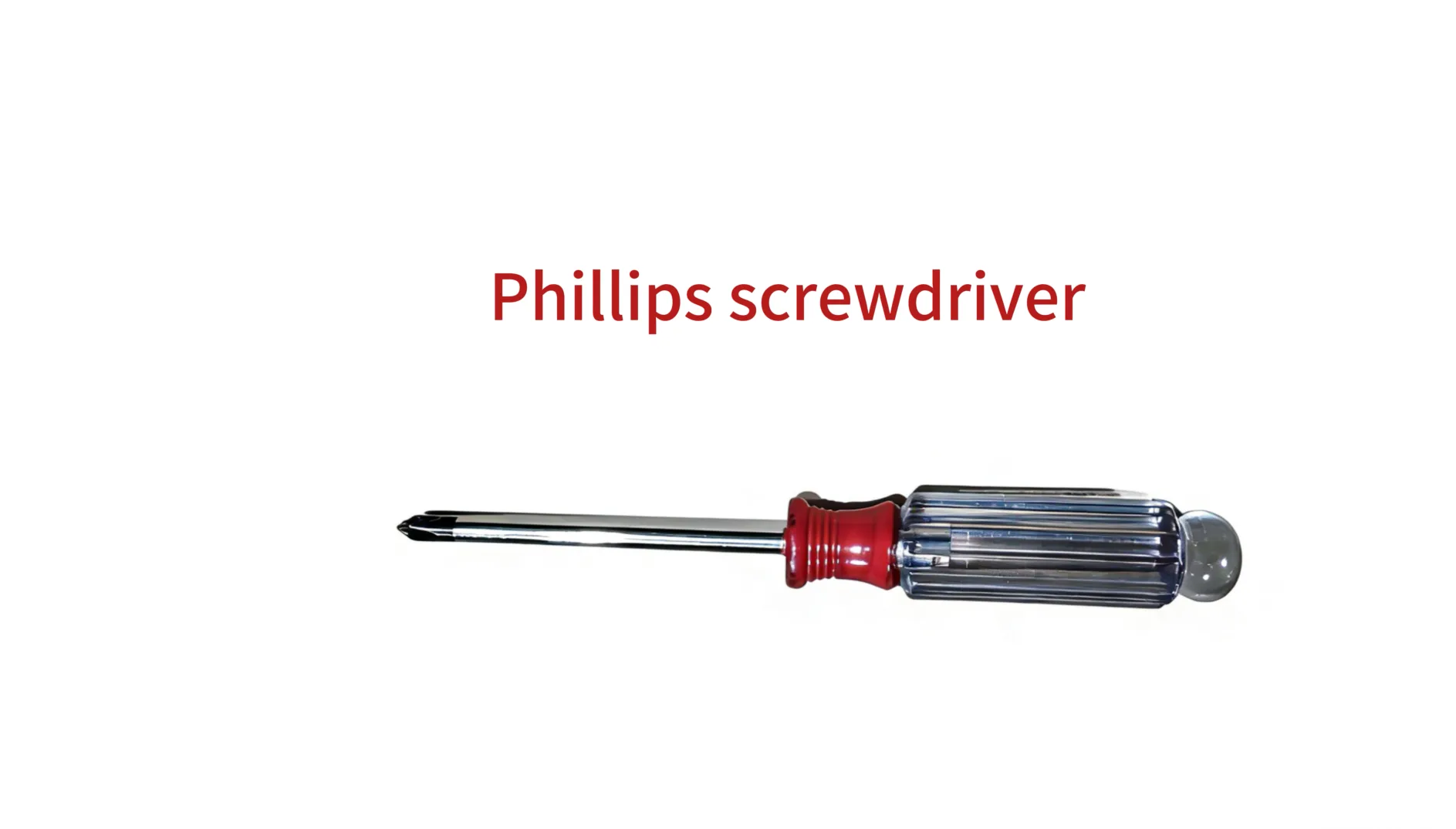

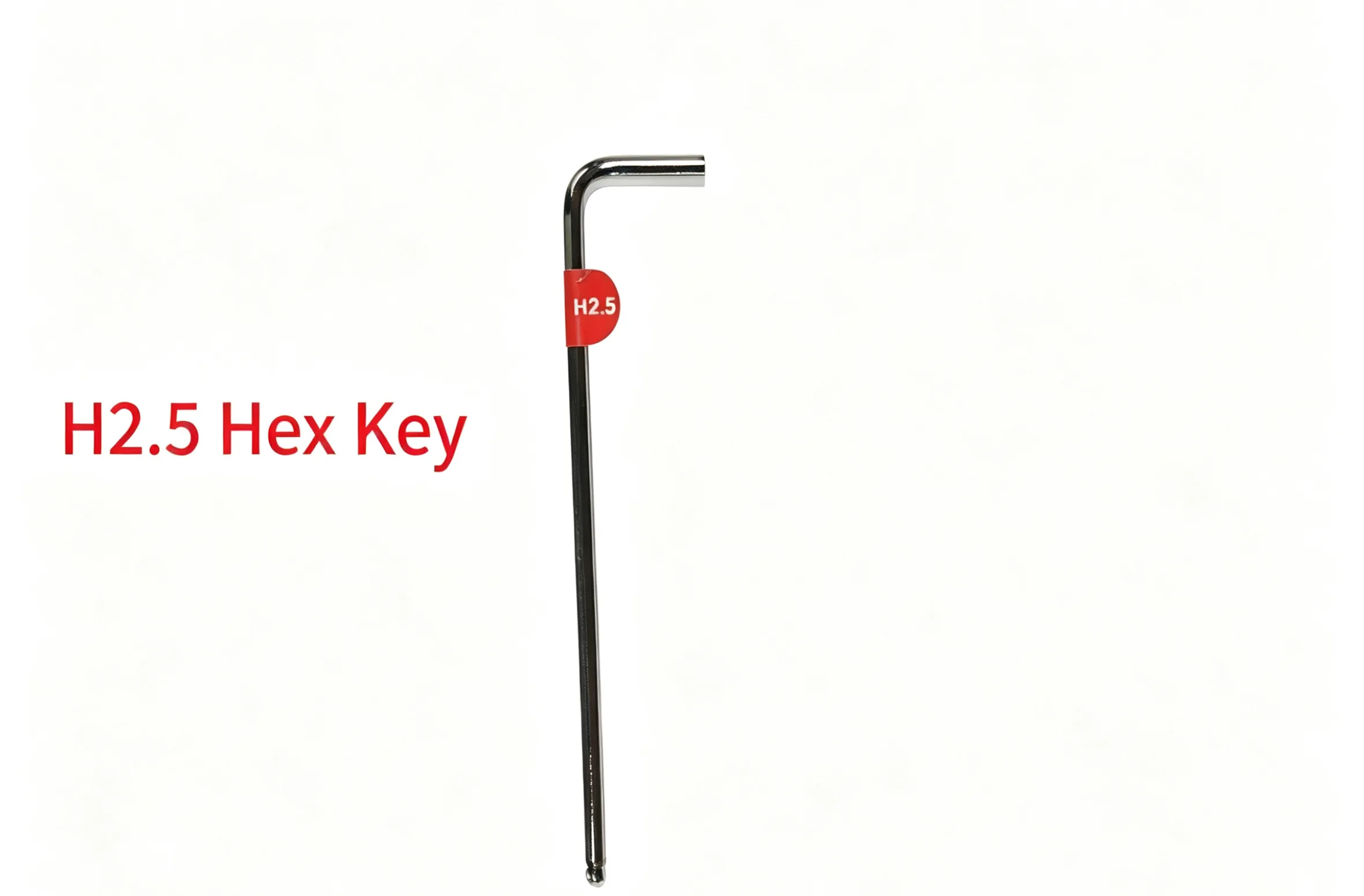

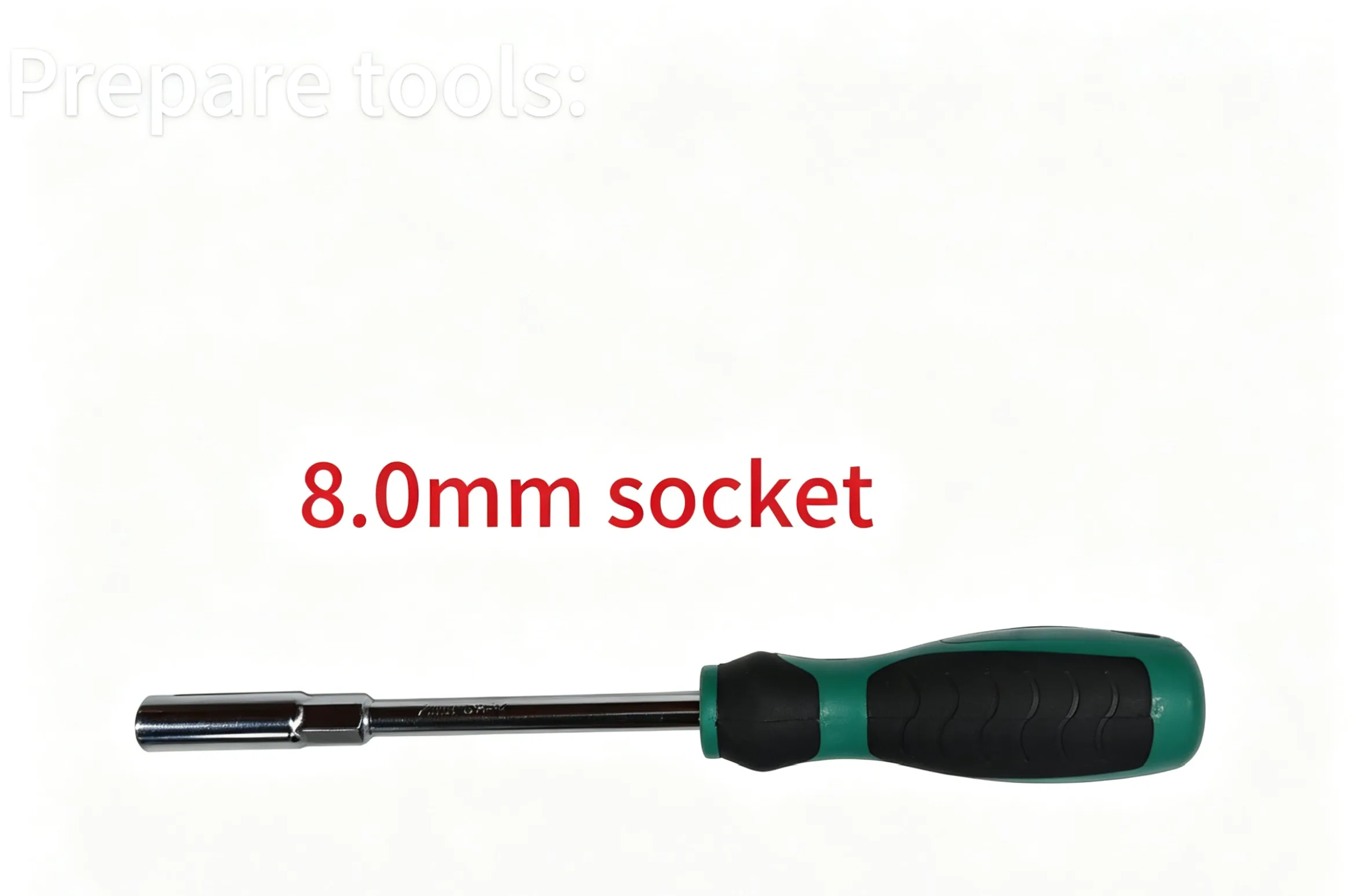

2.Gerekli araçlar: 8,0 mm soket anahtarı; H2.5 allen anahtarı; Phillips tornavida
1.Baskı tablasından PEI plakasını çıkarın.
2.2,5 mm allen anahtarıyla sabitleme vidalarını sırasıyla sökün.

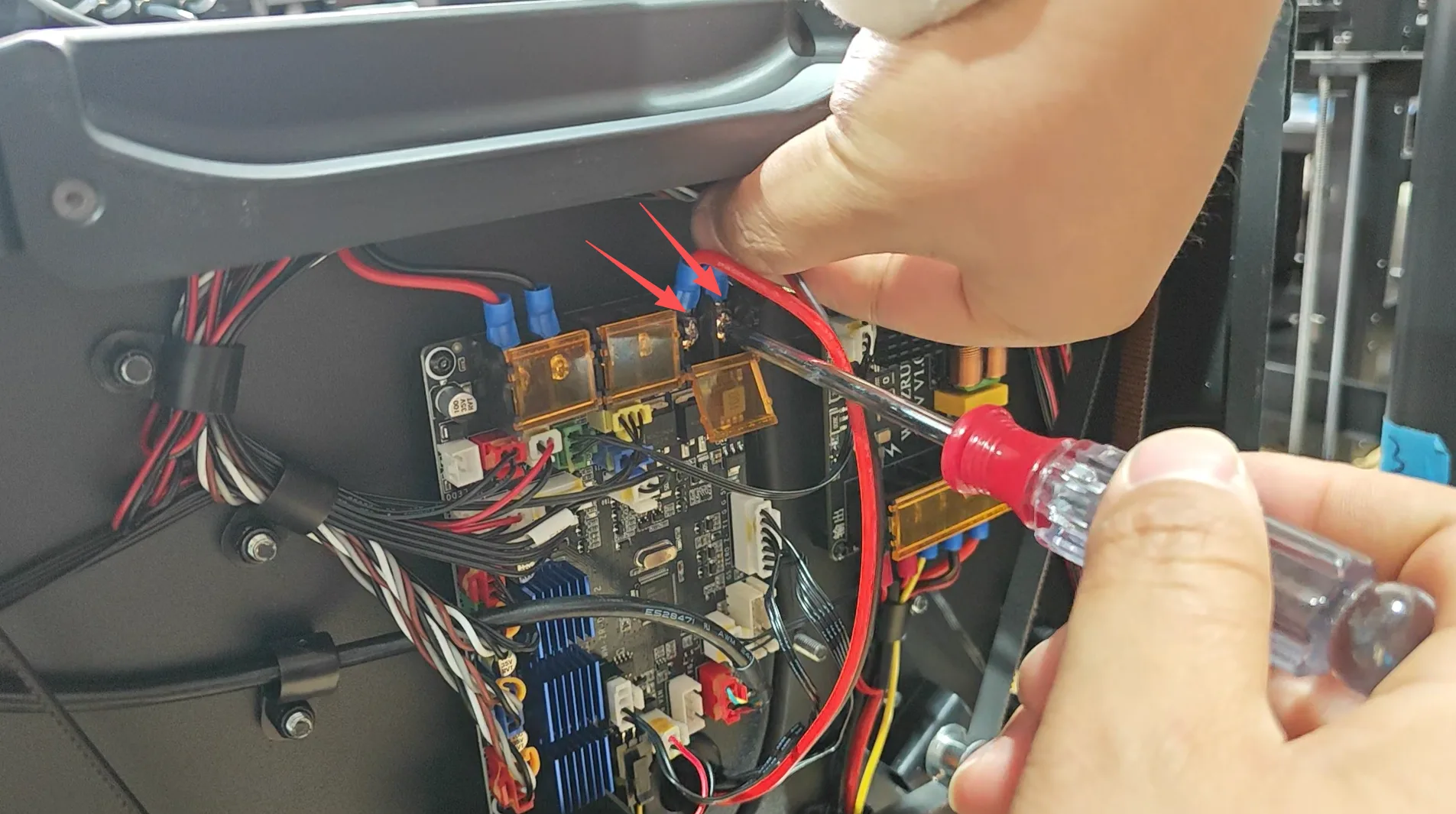

3.Kablo sabitleyen vidaları Phillips tornavida ile sökün.

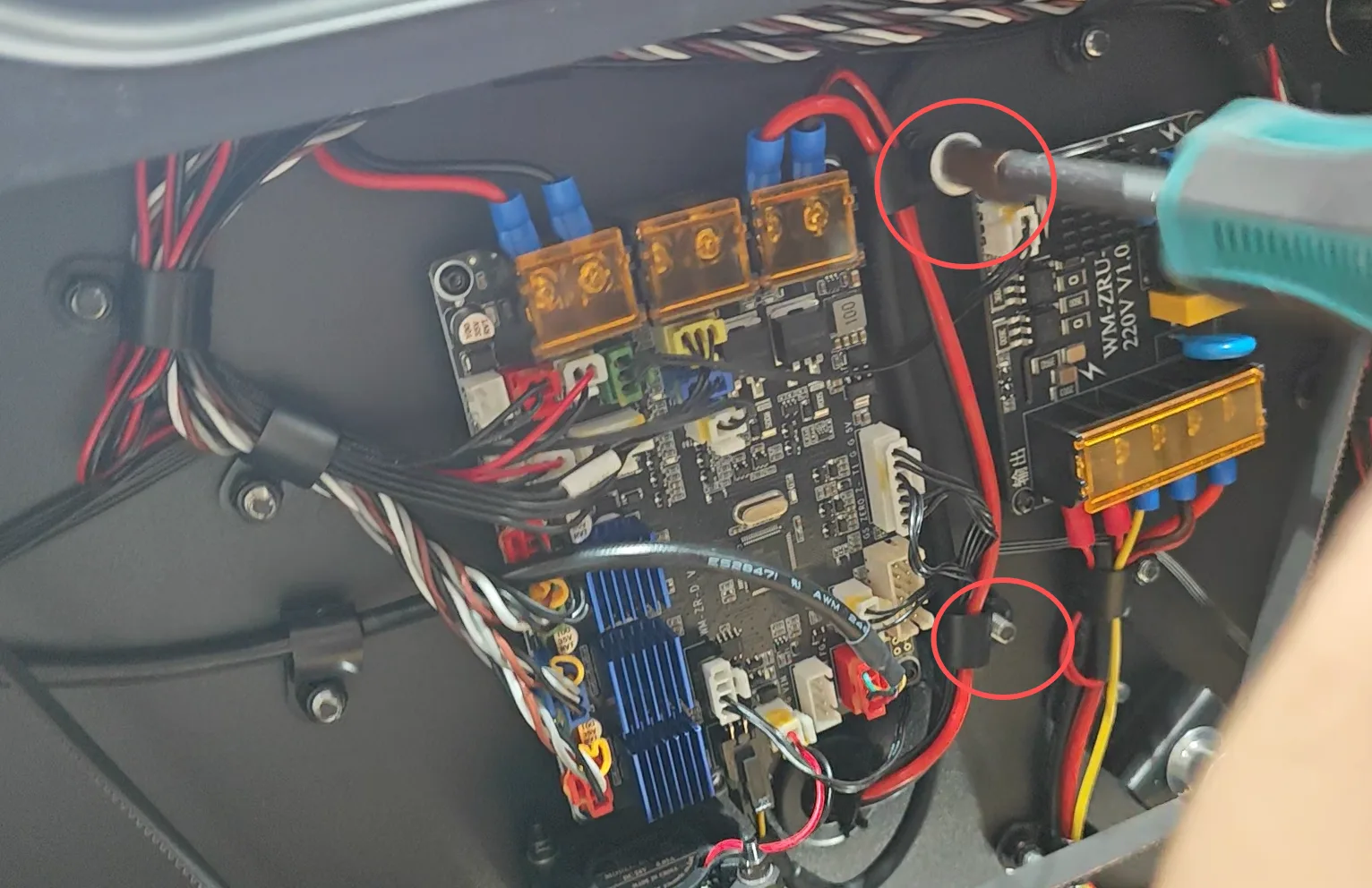

4.Kablo kelepçelerini soket anahtarıyla çıkarın.

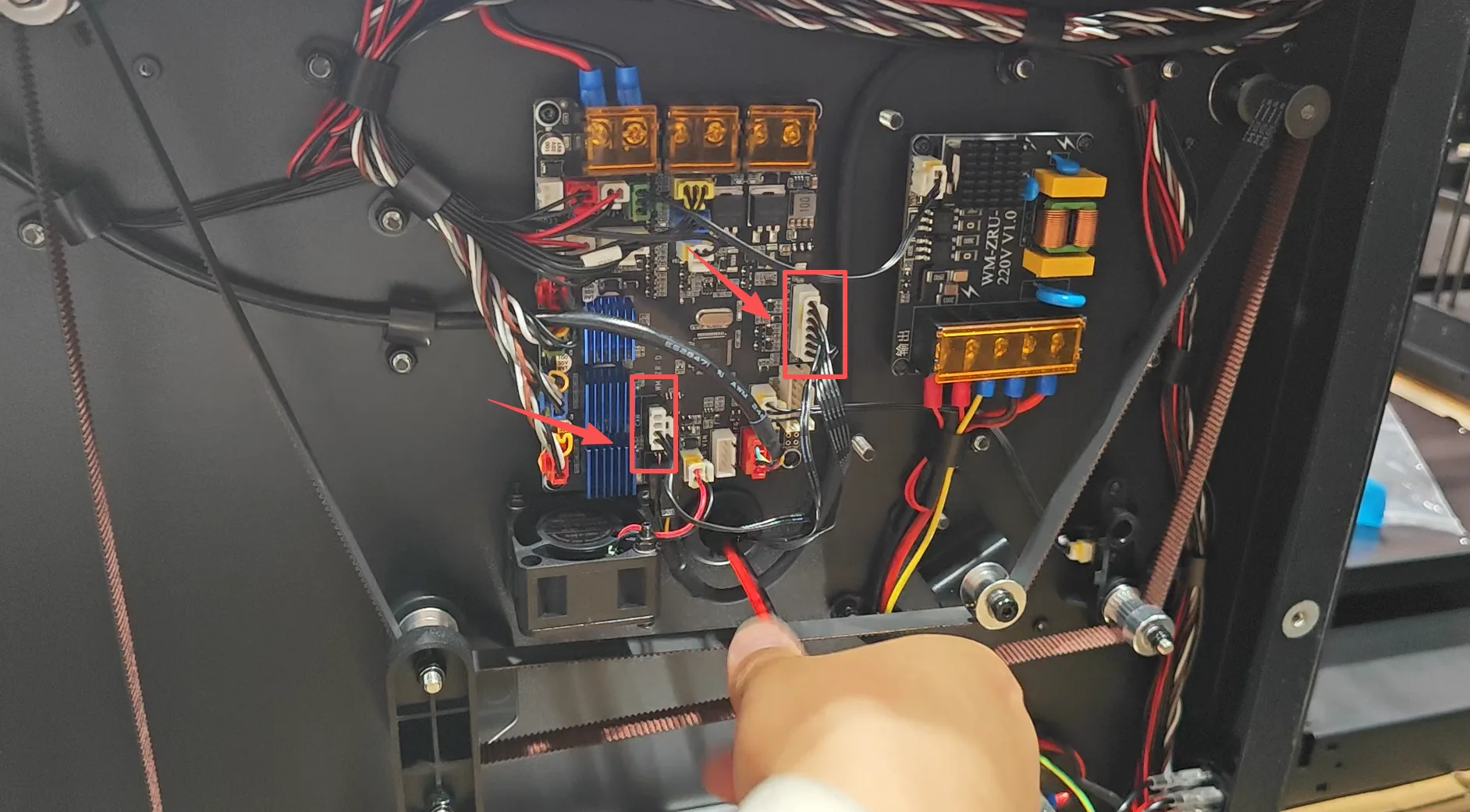

5.Terminallerden sertleşmiş sarı yapıştırıcıyı cımbızla temizleyin.

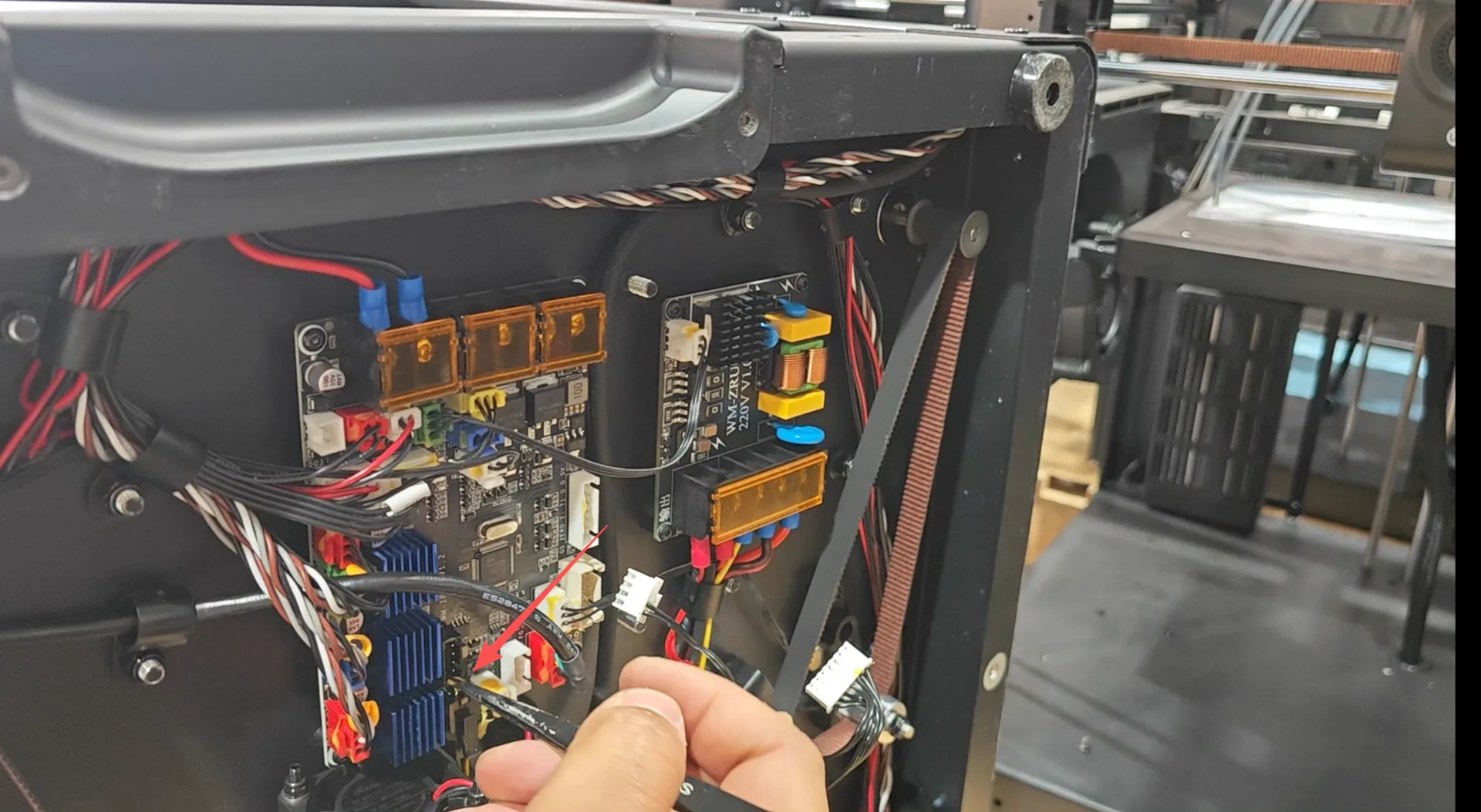

6.Terminalleri çıkardıktan sonra kablo demetini açıklıktan dışarı çıkarın.
7.Baskı tablasını yenisiyle değiştirin.
8.Bağlantı terminalini takın.
9.Kablo sabitleyen vidaları Phillips tornavida ile sıkın.
10.Kablo kelepçelerini takın ve sabitleyin.
11.Baskı tablasını yerine geri takın.
12.Baskı tablası sabitleme vidalarını sırasıyla sıkın.
